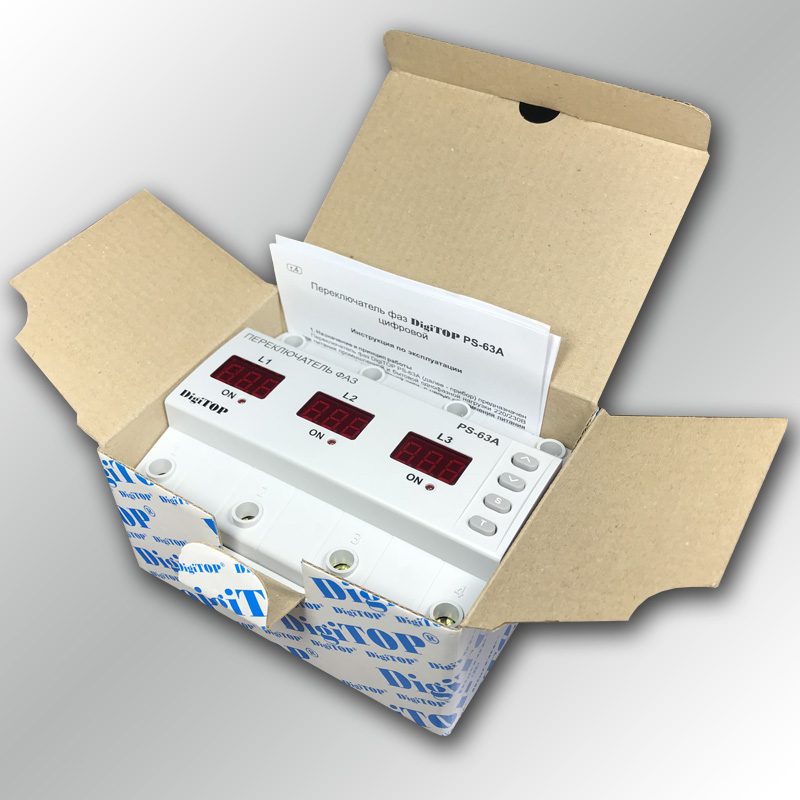

Автоматический переключатель фаз DigiTOP PS-63A

Наличие: Предзаказ
Код товара: PF0004
9930
x
=
9930 р.
  • от 2 шт. — 8320 р.
  • от 3 шт. — 7940 р.

Быстрая доставка

Оплата при получении

Гарантия качества


Автоматический переключатель фаз PS-63A от торговой марки DigiTOP - это совершенно новая модель электронного выбора лучшей фазы для наиболее качественного питания однофазных нагрузок ~220В с суммарным долговременным потреблением тока до 63А. Данный прибор оснащен сразу тремя раздельными цифровыми индикаторами, одновременно отображающими текущее напряжение на всех трех линиях А, В, С и светодиодами контроля включения выбранной фазы. Процесс переключения происходит с помощью собственных высококачественных силовых реле под управлением мощного микропроцессора и настроек, которые хранятся в энергонезависимой памяти прибора. Все параметры работы переключателя фаз PS-63A DigiTOP - уровни и задержки - настраиваемые. Имеет надежные лифтовые зажимы.

Назначение и область применения

Устройства для автоматического выбора лучшей фазы – правильнее называемые «автоматические переключатели фаз» - это довольно новые (не более 15 лет), но отлично себя зарекомендовавшие электронные устройства для автоматизированного обеспечения более качественным электропитанием нагрузок 220В при наличии трехфазного ввода.

Практически все бытовое и большая часть производственного оборудования выпускается для работы от однофазной сети. При этом, согласно ГОСТу – допустимым считается отклонение от номинального значения ± 10% (т.е. 220±22В). В жизни такое встречается редко и зачастую разброс напряжений в сети значительно больше и мы сталкиваемся даже не с тем, что наша техника работает не так как надо, но даже с ее отказом выполнять свои функции или поломкой.

Для исключения или минимизации данных негативных последствий есть несколько видов решения в зависимости от ситуации:

  • использование реле напряжения за 2 - 3 тыс. руб. позволит защитить технику от незапланированных внезапных скачков, при том, что в 99% времени его значение находится в нормальных пределах
  • качественный стабилизатор Phantom (Фантом, либо другой марки), чек 45 - 60 тыс. – обеспечит всегда стабильные 220 или 380 В, независимо от уровня во внешней сети
  • переключатель фаз (4 – 8 тыс.) будет автоматически подключать к сети дома один из трех лучших вариантов U-ния из внешней сети 380В в нашу распредсеть 220 вольт.

Особенности модели PS-63A DigiTOP

Автоматический переключатель PS-63A – это последняя и самая продвинутая из выпущенных на рынок моделей для электронного выбора лучшей фазы. Рассчитана на максимальный транзитный ток до 80А, номинальный – 63А по входу и выходу.

Производится именитым производителем DigiTOP, который в первую очередь известен тем, что выпускает только электронные приборы с цифровой индикацией с дополнительными функциями контроля и только высочайшего качества, при этом удерживая цены на довольно низком уровне.

Данный прибор вынашивался разработчиками DigiTOP давно, на протяжении трех последних лет. Были изучены модели конкурентов, их особенности и недостатки, был разработан и произведен уникальный корпус модульного исполнения для возможности установки в стандартный РЩ устройств трехфазной защиты и переключателей на DIN-рейку с тремя цифровыми индикаторами – А, В и С и надежными клеммами лифтового типа до 80 А.

В результате был выпущен качественный переключатель фаз PS-63A нового поколения, который на данный момент не имеет аналогов ни по функциональности, ни по качеству работы и исполнения.

Краткие технические характеристики

  • Напряжение питания – 50 – 400 В
  • Разрешенный ток нагрузки Inom – 63А (max 80A)
  • Программируемое разрешенное Umax – 210-270 В
  • Программируемое разрешенное Umin – 120-200 В
  • Защитное отключение по верхнему или нижнему пределу – 0,02 сек
  • Скорость переключения при переходе - 0,15 сек
  • Выбор приоритетной фазы – есть
  • Таймер при первом включении – 0-600 сек
  • Таймер переключения по нижнему пределу ( от 120 до Uуст) – 1-10 сек
  • Таймер возврата на приоритетную линию – 5-600 сек
  • Контроль состояния контактов – есть
  • Размер на DIN-рейке – 7 модулей.

Подробнее смотрите в разделе характеристики.

Преимущества использования модели PS-63A

Это полностью законченное устройство, которое совмещает в себе и управляющую и исполнительную часть, в т.ч. встроенные контакторы на 80А. По сравнению с маломощными PF-451 производства FiF и ПЭФ-301 (Меандр):

  • первое и самое главное – это то, что указанные выше модели (PF-451 и ПЭФ-301), рассчитаны на максимальный ток всего до 16А и их использование предполагает применение внешних электромагнитных пускателей в кол-ве 3 шт., стоимость одного из которых, даже при том, что это будет не АВВ, а EKF – 1200 руб. х 3 = уже 3600 руб. + стоимость монтажа.
  • минимальный размер и удобство при реализации той же задачи. Так при PF-451 получаем 6 модулей в щитке + 3 х 2 (6 мод. – контакторы) = всего 12 модулей. Используя PS-63A, - это один прибор на DIN-рейку, вместо четырех, шириной всего 7 модулей, без ненужных внешних элементов.
  • гораздо выше надежность работы, так как все элементы находятся в одном корпусе и спроектированы как совместная конструкция изначально
  • более высокая скорость переключения – перехода с одной линии на другую по той же причине
  • разрешенная мощность в 63А - позволяет использовать практически на любых объектах. Такое же правило, как с реле U-ния – чем больше номинал, тем меньше нагрузка на изделие и тем выше надежность и срок службы.
  • при настройке используется продвинутое цифровое меню и табло, а не «слепые» крутилки. Отличный прибор с цифровой индикацией параметров работы, а не коробочка со светодиодами.

Автоматический переключатель фаз PS-63A для АВР, генератора и стабилизатора

Возможны также другие варианты использования, кроме основных, изложенных выше. Это, например, когда все в норме, но нужно бесперебойное питание – в качестве устройства для автоматического ввода резерва АВР или при совместном использовании с однофазным генератором или стабилизатором:

  • так, если устройство планируется использовать для гарантированного питания в случае пропадания потенциала на основной линии, в режиме АВР, происходит практически мгновенный переход на другую - А, В или С
  • если же, учитывая первый вариант нет ни одной phase с разрешенными характеристиками, при использовании в режиме АВР для 1-фазного генератора, подается команда на его запуск, и через заданный промежуток времени – происходит подача U-ния в сеть от собственного бензо или дизельного генератора
  • если, при существующих проблемах, изначально была выбрана неудачная или дешевая модель стабилизатора, которая при низком, реже при высоком U-нии – не способна обеспечить заданные характеристики на входе 220 В.

В случае, когда уже есть стабилизатор, поменять его нет возможности или финансов, на помощь как раз может прийти - автоматический переключатель фаз PS-63A DigiTOP. Устанавливаясь перед ним, он выберет для него один из 3-х подходящих вариантов, чтобы Ваш аппарат мог выдать заданные характеристики на выходе.

Описание подключения и настройки

Вы можете изучить в технической документации PS-63A DigiTOP.

Схема подключения

Достоинства и недостатки

Достоинства:

  • Высокое качество исполнения и работы
  • Надежность и многофункциональность прибора
  • Используется без применения дополнительных элементов
  • Более дешевый чем использование маломощных ПФ и контакторов
  • Небольшой размер так как все в одном корпусе
  • Мощность подходит для любого здания или нагрузки
  • Тройная раздельная индикация напряжения
  • Есть выбор приоритетной линии
  • Все параметры работы – настраиваемые.
  • Гарантия: 24 мес.

    Тип прибора
    Переключатель фаз автоматический 380/220В
    Технические характеристики
    Максимальный коммутируемый ток, А 80
    Максимальная мощность нагрузки, Вт 17600
    Номинальный коммутируемый ток, А 63
    Рабочее напряжение прибора, В ~50-400, 50 Гц
    Прибор работает при наличии минимум одной фазы
    Программируемый верхний предел для перехода на другую фазу, В 210-270 (250 зав.)
    Программируемый нижний предел для перехода на другую фазу, В 120-200 (170 зав.)
    Скорость переключения на другую фазу, сек 0,2
    Время задержки переключения по верхнему пределу, сек 0,02 (фиксированное)
    Время задержки переключения по нижнему пределу, сек 1-10 (1 зав.)
    Установка приоритетной фазы есть, L1,L2,L3,OFF (OFF зав.)
    Время задержки возврата на приоритетную фазу, сек 5-600 (15 зав.)
    Время задержки при включении нагрузки, сек 0-600 (15 зав.)
    Контроль залипания силовых контактов реле есть
    Погрешность измерения напряжения не более, % 1
    Автоматический выход из режима настройки, сек есть, 10 сек
    Энергонезависимая память настроек да
    Дополнительные возможности
    Сброс на заводские настройки есть
    Вес, размеры, энергопотребление
    Габаритные размеры (Д х Ш х В), мм 95х124х68
    Вес, кг 0,495
    Ширина на DIN-рейке, модулей по 17,5 мм 7
    Потребляемая мощность (не более), Вт 4
    Защита и гарантия
    Степень защитного исполнения IP20
    Гарантия 24 мес.
